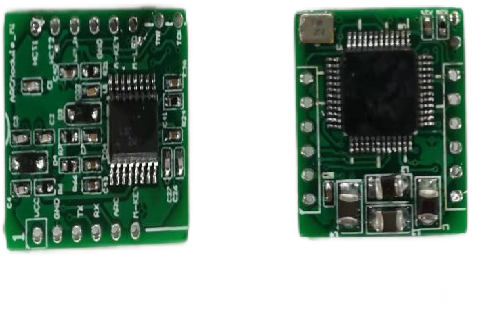

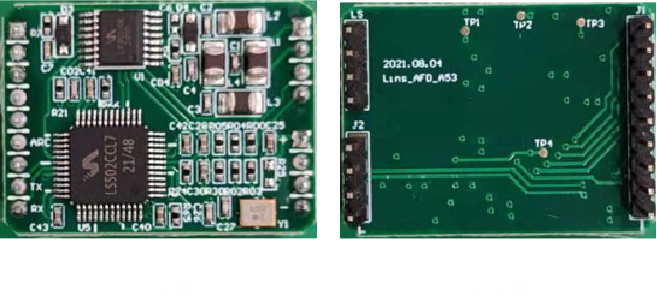

故障電弧探測器AFD模組LS-AFD-A56

本產品為符合《GB 14287.4-2014 電氣火災監控系統第4部分：故障電弧探測器》標準，通過和外部電路的配合，可以對線路中的串聯故障電弧、并聯故障電弧進行有效的檢測，同時有效避免非故障電弧的誤報警。本產品使用3.3V電源供電，要求紋波<50mV。典型工作電流20mA，最大工作電流30mA。本產品已通過EMC測試和應急管理部沈陽消防研究所型式試驗。

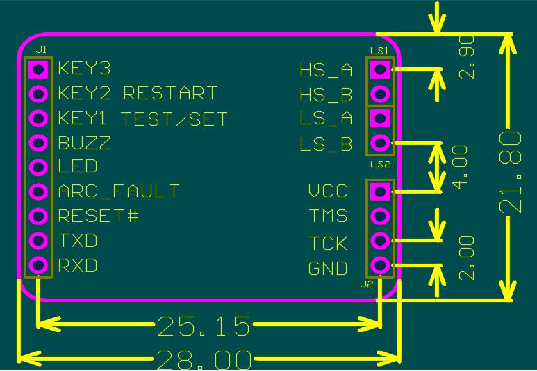

引腳編號	引腳名稱	現標注名稱	功能說明	備注
1	Assist-KEY2	KEY3	備用按鍵
2	Assist-KEY	KEY2 RESTART	輔助按鍵	用于模組功能檢測，MCU復位
3	Main-KEY	KEY1 TEST/SET	主按鍵	用于報警輸出測試，電流校準及現場自學習
4	Assist-LED	BUZZ	輔助指示燈
5	Main-LED	LED	主指示燈
6	Arcfault	ARC_FAULT	故障電弧輸出信號
7	RESET#	NRST	硬件復位引腳
8	TXD	TXD	串口通訊引腳TX
9	RXD	RXD	串口通訊引腳RX
10	GND	GND	模組接地
11	TCK	TCK	SWD 時鐘
12	TMS	TMS	SWD 數據
13	VCC	VCC	模組3.3V供電
14	LS_B	LS_B
15	LS_A	LS_A	低頻互感器引腳1
16	HS_B	HS_B	高頻互感器引腳2
17	HS_A	HS_A	高頻互感器引腳1

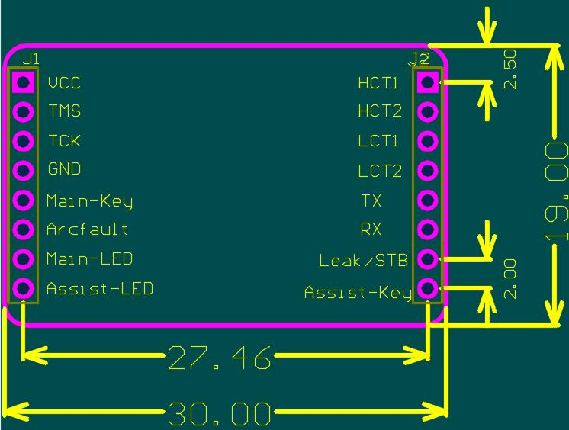

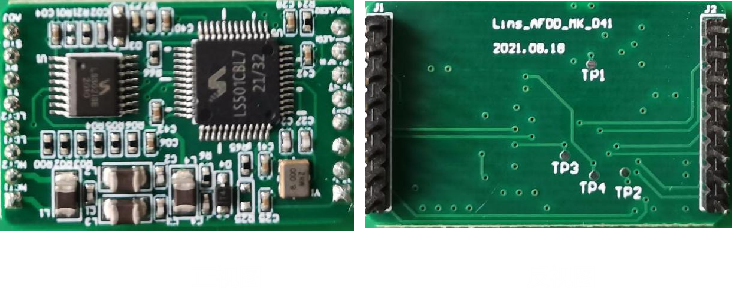

故障電弧斷路器LS-AFDD-D51

本產品為符合GB/T31143 標準AFDD故障電弧檢測模組，通過和外部電路的配合，可以對線路中的串聯故障電弧、并聯故障電弧進行有效的檢測，同時有效避免非故障電弧的誤報警。本產品使用3.3V電源供電，要求紋波<50mV。典型工作電流20mA，最大工作電流30mA。本產品已通過EMC測試。

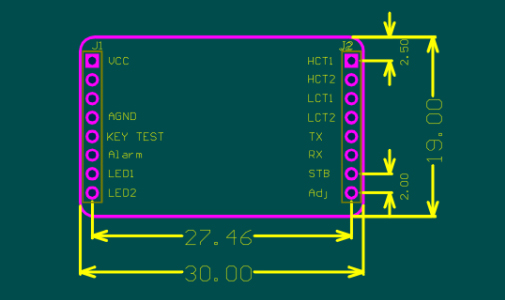

引腳編號	引腳名稱	功能說明	備注
1	VCC	模組3.3V供電	供電源電壓范圍3.0v-3.6v
2	TMS	SWD 數據
3	TCK	SWD 時鐘
4	GND	模組接地
5	Main-KEY	主按鍵	用于報警輸出測試，電流校準，現場自學習
6	Arcfault	故障電弧輸出信號	輸出最大驅動電流12mA
7	Main-LED	主工作狀態指示燈
8	Assist-LED	輔助工作狀態指示燈
9	Assist-KEY	輔助按鍵
10	LeaK/STB	漏電輸入/備用引腳	漏電輸入或者作為普通GPIO口
11	RX	串口通訊引腳RX
12	TX	串口通訊引腳TX
13	LCT2	低頻互感器引腳2
14	LCT1	低頻互感器引腳1
15	HCT2	高頻互感器引腳2
16	HCT1	高頻互感器引腳1

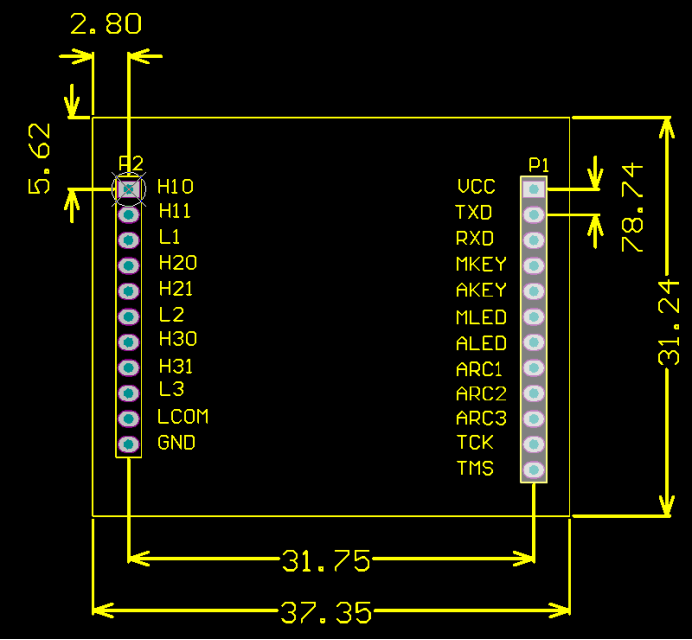

交流三相LS-AFD-A3X

本產品為三相故障電弧檢測模組，通過和外部電路的配合，可以同時對三路故障電弧進行有效的檢測。

本產品使用3.3V電源供電，要求紋波<50mV，符合Class B要求典型工作電流20mA，最大工作電流30mA。

引腳編號	引腳名稱	功能說明	備注
1	H10	第1路高頻互感器引腳1
2	H11	第1路高頻互感器引腳2
3	L1	第1路低頻互感器引腳1	L1需要和LCOM，共同組成第1路低頻互感器的2個輸入端（如低頻信號外部已處理，直接接入L1）
4	H20	第2路高頻互感器引腳1
5	H21	第2路高頻互感器引腳2
6	L2	第2路低頻互感器引腳1	L2需要和LCOM，共同組成第2路低頻互感器的2個輸入端（如低頻信號外部已處理，直接接入L2）
7	H30	第3路高頻互感器引腳1
8	H31	第3路高頻互感器引腳2
9	L3	第3路低頻互感器引腳1	L3需要和LCOM，共同組成第3路低頻互感器的2個輸入端（如低頻信號外部已處理，直接接入L1）
10	LCOM	3路低頻互感器共用端	（如低頻信號外部已處理，LCOM不接）
11	GND	接地引腳
12	TMS	SWD 數據
13	TCK	SWD 時鐘
14	ARC3	第3路故障電弧輸出信號
15	ARC2	第2路故障電弧輸出信號
16	ARC1	第1路故障電弧輸出信號
17	ALED	輔助指示燈	可根據需求定義輸出
18	MLED	主指示燈	可根據需求定義輸出
19	AKEY	輔助按鍵	復位按鍵，也可自定義
20	MKEY	主按鍵	測試按鍵，也可自定義
21	RXD	串口通訊引腳RX
22	TXD	串口通訊引腳TX
23	VCC	模組3.3V供電

智能型AFDD模組LS-HA02

考慮到智能空開體積限制，智能空開中本身帶有計量和電流互感器，故方案中，將低頻部分和智能空開共用，省去一個低頻互感器，模組采用雙面貼方式，把不需要的，或是可通過串口連接的引腳去掉，大大介紹了模組的體積。

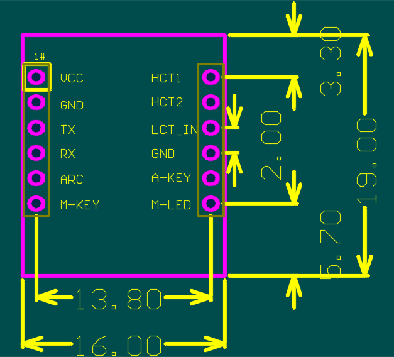

引腳編號	引腳名稱	功能說明	引腳狀態	備注
1	VCC	模組3.3V供電		供電源電壓范圍3.0v-3.6v
2	GND	模組接地
3	TX	串口通訊引腳TX	復用推挽輸出
4	RX	串口通訊引腳RX	浮動輸入
5	Arcfault	故障電弧輸出信號		輸出最大驅動電流12mA
6	Main-KEY	主按鍵	上拉輸入	用于報警輸出測試，電流校準
7	Main-LED	1/2VCC校準電壓輸入	浮動輸入	作為電壓校準
8	Assist-KEY	輔助按鍵	上拉輸入	用于模組功能檢測，MCU復位及現場自學習
9	GND	接地
10	LCT_IN	外部低頻電流信號輸入	浮動輸入	外部低頻電路信號輸入腳輸入需加1/2VCC偏置電壓。
11	HCT2	高頻互感器引腳2
12	HCT1	高頻互感器引腳1
